Groupe de sécurité chauffe-eau : rôle, pannes et entretien

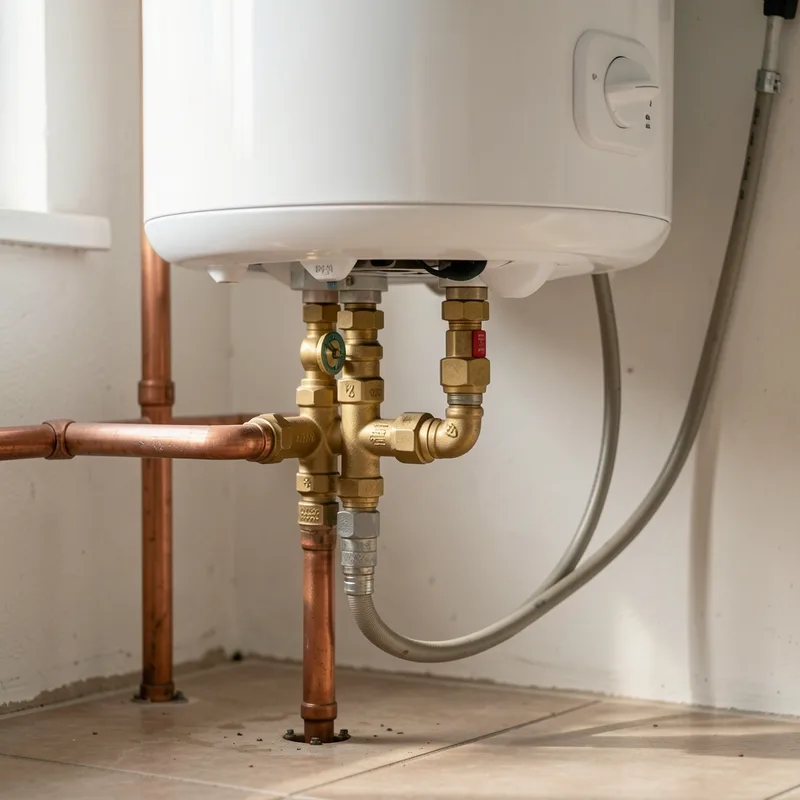

Le groupe de sécurité chauffe-eau est le bloc de robinetterie vissé sur l’arrivée d’eau froide d’un ballon à accumulation. Il limite la pression sous 7 bar, bloque le retour d’eau chaude vers le réseau froid et sert de vanne de vidange. Sans lui, chaque chauffe ferait monter la pression dans une cuve fermée jusqu’à la faire fuir.

Cette pièce coûte quelques dizaines d’euros et décide pourtant de la durée de vie d’un ballon à plusieurs centaines d’euros. Dans le pays salonais, où l’eau distribuée est chargée en calcaire, elle s’entartre plus vite qu’ailleurs et devient la première cause d’appel pour une flaque sous le chauffe-eau.

Trois fonctions dans un seul bloc de laiton

La norme européenne EN 1487, version 2014, encadre ces dispositifs pour les diamètres nominaux DN 15 à DN 25 et des pressions de service de 0,1 MPa (1 bar) à 0,7 MPa (7 bar). Elle les destine aux chauffe-eau à accumulation dont la température de stockage ne dépasse pas 95 °C.

Le texte leur assigne trois missions : limiter la pression à l’intérieur de l’appareil, empêcher le retour d’eau vers le circuit d’alimentation, et éviter que l’eau évacuée entre en contact avec celle qui reste dans le ballon. La même norme précise un point souvent oublié : ce dispositif ne contrôle aucune température. Thermostat et sécurité de surchauffe gardent leur rôle entier.

Les pièces qui composent le bloc

Un groupe de sécurité regroupe plusieurs organes dans un corps unique, généralement en laiton :

• une vanne d’arrêt quart de tour, qui coupe l’arrivée d’eau froide du ballon ;
• un clapet anti-retour, qui interdit à l’eau chaude dilatée de remonter dans le réseau d’eau froide du logement ;
• une soupape de sécurité tarée sous 7 bar, qui s’ouvre dès que la pression intérieure grimpe ;
• un robinet de vidange manœuvrable à la main, utilisé pour purger ou vider la cuve ;
• une buse d’évacuation et sa garde d’air, raccordées au siphon.

Les modèles courants se raccordent en 20/27 et sortent d’usine en PN 10 bar, avec un corps en laiton européen CW617N. Les versions orientables acceptent un ballon vertical, horizontal ou stable sans changer de référence, ce qui simplifie le remplacement à l’identique.

Un écoulement normal, un écoulement qui alerte

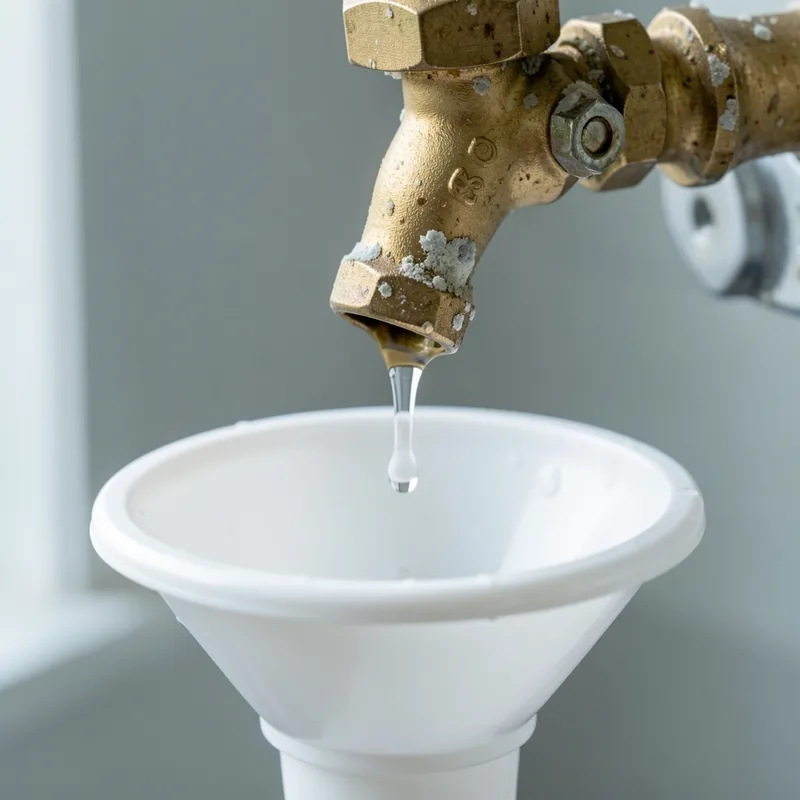

L’eau chaude occupe plus de place que l’eau froide. Un ballon fermé qui chauffe voit donc sa pression interne monter, et le trop-plein sort par la soupape. Ce goutte à goutte, limité aux périodes de chauffe, prouve que la pièce travaille. La documentation technique du secteur plafonne ce rejet à environ 3 % du volume du ballon par jour.

Le problème ? Un filet d’eau permanent, ballon froid, sans aucun puisage en cours. Trois causes se disputent alors le diagnostic.

La première est la pression du réseau. Une arrivée générale qui pousse à 6 ou 7 bar maintient la soupape entrouverte en continu, use son siège et finit par la bloquer. La deuxième est l’entartrage : un dépôt calcaire sur le siège empêche la fermeture étanche, et le filet ne s’arrête plus. La troisième vient du clapet ou de son joint, dégradés par les à-coups de pression, ce qui laisse communiquer les deux circuits.

Mesurer avant de remplacer la pièce

Changer un groupe sans vérifier la pression revient à condamner le neuf au même sort. Un manomètre vissé sur un robinet de puisage donne la réponse en deux minutes, de préférence la nuit, quand le réseau atteint son maximum.

Au-delà d’une valeur qui frôle le tarage de la soupape, un réducteur de pression s’impose en tête d’installation. Les modèles domestiques arrivent pré-réglés à 3 bar, avec une plage de réglage de 1,5 à 6 bar et une pression d’entrée admissible de 10 bar. Ce réglage protège aussi les flexibles, la robinetterie et les électroménagers raccordés.

Reconnaître un groupe hors service

Un groupe de sécurité usé se signale rarement par une panne franche. Les symptômes s’installent progressivement :

• écoulement continu hors chauffe, insensible à une manœuvre de la soupape ;
• absence totale d’écoulement, y compris pendant la chauffe, signe d’une soupape figée par le tartre ;
• eau tiède au robinet d’eau froide, révélatrice d’un clapet qui ne retient plus ;
• suintement au niveau du corps ou des filetages, avec traces de calcaire séché ;
• vanne d’arrêt impossible à manœuvrer, ou poignée qui tourne dans le vide ;
• sifflement continu à la chauffe, signe d’un passage étranglé par les dépôts.

Le deuxième cas est le plus dangereux. Une soupape bloquée supprime la seule échappatoire de la dilatation : la pression monte librement dans la cuve jusqu’à faire céder une soudure ou un raccord. Une absence d’écoulement rassure à tort, alors qu’elle appelle une intervention immédiate.

Côté durée de vie, les fabricants couvrent couramment ces pièces par une garantie de cinq ans. En eau très calcaire, la dégradation commence bien avant l’échéance de la garantie, et un contrôle annuel évite la mauvaise surprise.

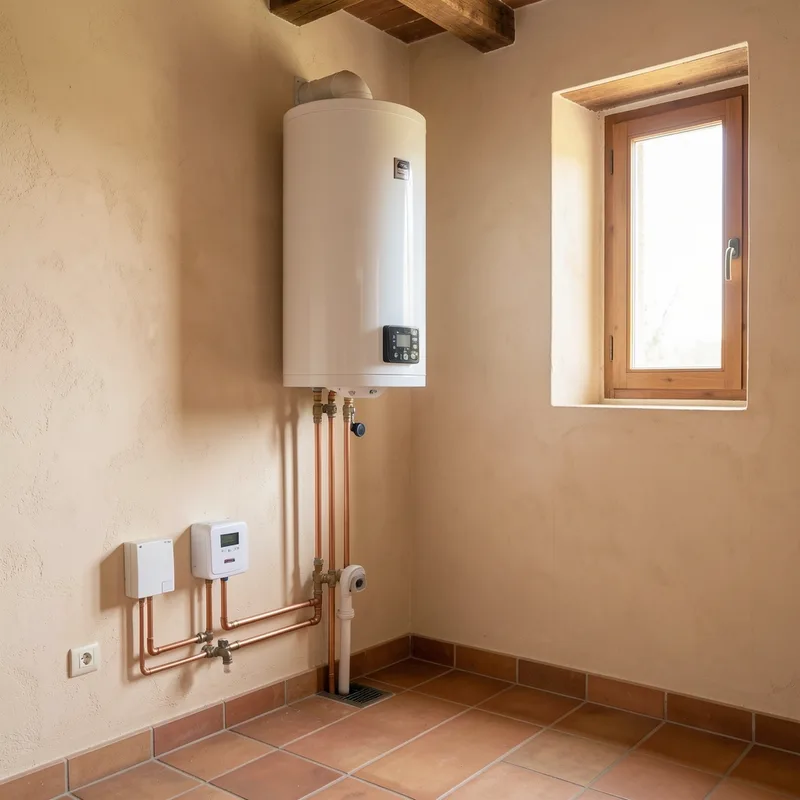

Où et comment il se pose

Le NF DTU 60.1 partie P1-1-3 tranche la question de l’obligation en deux phrases : « Les appareils doivent être alimentés en eau froide par l’intermédiaire d’un groupe de sécurité » et « Sa vidange doit être raccordée aux canalisations d’évacuation par l’intermédiaire d’un entonnoir et d’un siphon ».

Trois règles de pose découlent de ce texte et de la logique hydraulique.

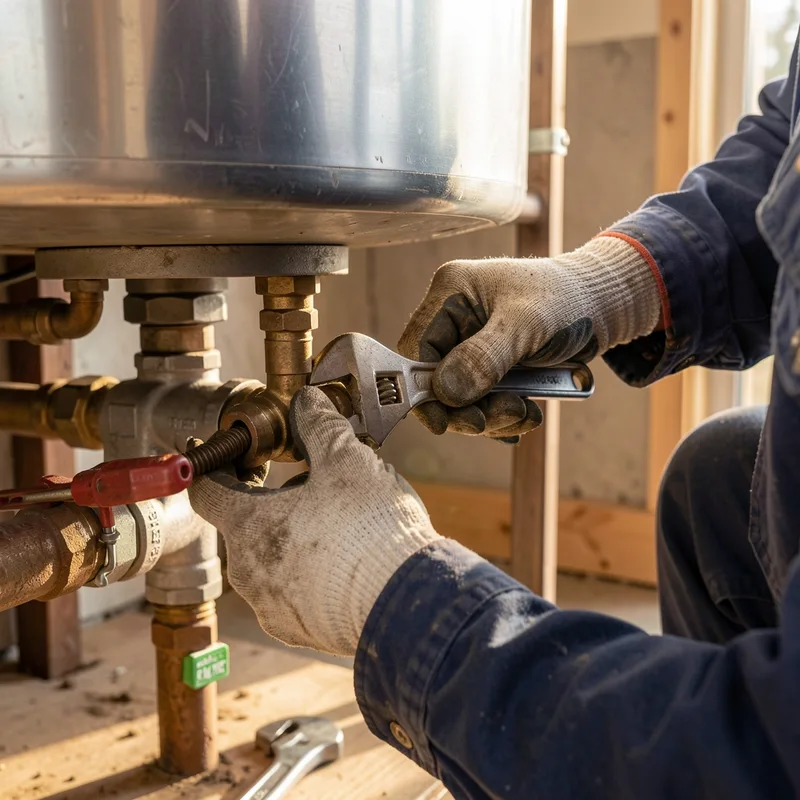

Le groupe se monte directement sur l’entrée d’eau froide du ballon, au plus près, sans robinet ni accessoire intercalé entre les deux. Tout organe placé entre la soupape et la cuve peut isoler la sécurité et la rendre inopérante.

L’évacuation reste libre et visible. Un tuyau souple qui plonge dans un seau, un bidon ou une bonde bouchée annule la garde d’air et expose le réseau à une contamination. Le raccordement passe par un entonnoir puis un siphon relié à l’évacuation des eaux usées.

L’orientation se choisit à la pose. Un modèle droit convient quand l’arrivée arrive dans l’axe, un modèle coudé ou orientable rattrape les configurations serrées, fréquentes dans les placards techniques des maisons de village. L’étanchéité des filetages se fait à la filasse ou au ruban téflon, jamais à la pâte seule.

Entretien en eau calcaire de Provence

Les notices constructeurs recommandent de manœuvrer le groupe de sécurité une fois par an, précisément pour empêcher son blocage par entartrage. Cette manœuvre chasse les dépôts du siège et vérifie que la soupape reprend sa position fermée.

Le geste suit un ordre précis. La vanne d’arrêt se ferme d’abord d’un quart de tour, dans le sens indiqué sur le corps de la poignée. Le robinet de soupape s’ouvre ensuite d’un huitième de tour dans le sens antihoraire, se laisse couler quelques secondes, puis se referme en poursuivant dans le même sens. Forcer dans le sens horaire, par réflexe de robinet classique, casse le mécanisme.

Deux précautions prolongent la pièce dans une eau dure :

• purger quelques litres par la vidange une à deux fois par an, pour évacuer les boues accumulées au fond de la cuve ;
• privilégier un siège inox et une bille de synthèse anti-adhésion au calcaire lors du remplacement, plutôt qu’un modèle d’entrée de gamme.

Nettoyer, ou changer sans hésiter

Le détartrage d’un groupe de sécurité tient de la réparation de fortune. Démonter la pièce, la tremper dans un bain acide doux et brosser le siège redonne parfois quelques mois de service à une soupape encrassée. Le résultat reste aléatoire : le calcaire attaque aussi le ressort et le joint, invisibles une fois le corps refermé. Sur une pièce vendue quelques dizaines d’euros et posée en moins d’une heure, le remplacement l’emporte presque toujours sur le nettoyage. Le détartrage garde son intérêt en dépannage, le temps d’obtenir la bonne référence, jamais comme solution durable.

Un vase d’expansion sanitaire complète utilement l’installation. Il absorbe la dilatation au lieu de la rejeter à l’égout : le guide technique Énergie+ de l’UCLouvain chiffre à environ 1,7 % la perte d’eau chaude à chaque cycle sans ce dispositif. Le gain se lit sur la facture et sur l’usure de la soupape, sollicitée bien moins souvent.

Les petits appareils suivent la même logique. Un chauffe-eau sous évier de 10 à 30 litres reçoit un groupe de sécurité adapté à son volume, et un chauffe-eau thermodynamique conserve un circuit sanitaire strictement identique à celui d’un cumulus, groupe compris. Seul le chauffe-eau instantané, dépourvu de réserve, échappe à cette obligation faute de volume à dilater.

Remplacer la pièce : quand et à quel prix

Trois situations imposent le remplacement sans discussion. Un écoulement permanent qui résiste à la manœuvre. Une soupape figée. Et tout changement de ballon, le groupe neuf accompagnant systématiquement le chauffe-eau neuf, comme le rappelle le guide consacré au remplacement d’un chauffe-eau.

L’opération se déroule en six étapes : coupure de l’alimentation électrique du ballon, fermeture de l’arrivée d’eau froide, vidange partielle ou totale selon la configuration, dépose de l’ancien bloc, pose du neuf avec reprise de l’étanchéité, puis remise en eau lente avec purge de l’air par un robinet d’eau chaude ouvert. Un contrôle visuel des raccords quinze minutes après la remise sous pression clôt l’intervention.

Côté budget, la pièce elle-même reste modeste, de l’ordre de quelques dizaines d’euros pour un modèle certifié NF et ACS. L’intervention complète d’un professionnel, fourniture comprise, se situe dans une fourchette constatée en 2026 entre 130 et 250 € selon l’accessibilité du ballon et la nécessité de vidanger la cuve. Une majoration s’applique en urgence ou hors horaires ouvrés, comme pour toute intervention détaillée dans le guide du dépannage de plomberie en pays salonais.

Les erreurs qui abîment un ballon neuf

Certaines pratiques réduisent la durée de vie d’un chauffe-eau récent, parfois en quelques mois :

• boucher ou détourner l’écoulement de la soupape pour supprimer le bruit de goutte à goutte ;
• poser un groupe non certifié, sans marquage NF ni attestation de conformité sanitaire ACS ;
• ignorer une pression de réseau élevée et remplacer la pièce à répétition ;
• intercaler une vanne entre le groupe et le ballon, ce qui neutralise la sécurité ;
• omettre le raccord diélectrique entre cuivre et acier, qui limite la corrosion galvanique ;
• régler la consigne du ballon au maximum, ce qui accélère l’entartrage du siège.

Ce dernier point rejoint une exigence réglementaire. L’arrêté du 30 novembre 2005, qui modifie celui du 23 juin 1978, limite la température de l’eau chaude à 50 °C aux points de puisage situés dans les pièces destinées à la toilette, et à 60 °C dans les autres pièces d’habitation. Un limiteur ou un mitigeur thermostatique en sortie de ballon tient cet objectif sans obliger à baisser la consigne de stockage, un arbitrage à poser dès la conception d’une salle d’eau, sujet abordé dans le dossier sur la douche à l’italienne.

Même logique de suivi pour les équipements thermodynamiques, dont la partie hydraulique reste identique à celle d’un cumulus classique, alors que la partie frigorifique répond à ses propres obligations décrites dans le guide sur l’entretien d’une pompe à chaleur.

Prochaine étape concrète : repérer le groupe sous le ballon, vérifier que sa buse se raccorde bien à un siphon, puis programmer la manœuvre annuelle de la soupape avant l’hiver. Dix minutes par an, contre une cuve percée un dimanche matin.
